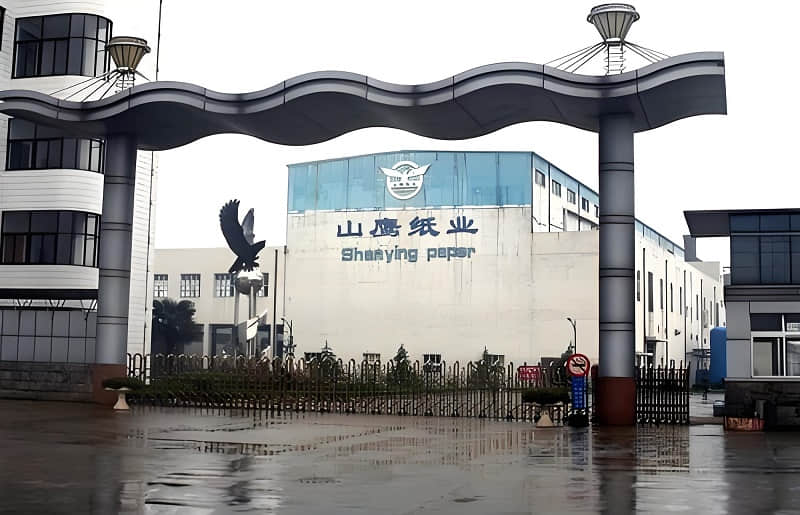

发电机隔声罩设计项目案例—山鹰纸业股份有限公司

　　一、 设备信息

　　2套发电机隔声罩，1#隔声罩尺寸为：L11000*W10500*H3800mm，内有2台发电机设备;2#隔声罩尺寸为：L11000*W14500*H3500mm，内有3台发电机设备;控制室增加吸隔声措施(更换隔声门窗)。

　　二、 设备具体要求

　　1)1#隔声罩

　　发电机隔声罩尺寸为：L11000*W10500*H3800mm。

　　1.1 隔声罩墙体、顶板及活动板结构

　　1#隔声罩墙体及顶板均采用100mm厚吸隔声模块板，结构为1.5mm冷轧镀锌钢板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。板块间采用隔声密封处理。

　　阻尼和吸音棉均采用耐热防火材料，内侧孔板穿孔率≥25%。

　　隔声罩墙体及顶板均为独立模块式结构，易于安装拆卸。隔声罩内部与设备主体无刚性连接。

　　隔声罩内部2台发电机设备间设有1面100mm厚可拆卸活动板，便于设备检修;活动板尺寸为10800*3700mm，结构为1mm冷轧镀锌穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。活动板连接处采用卡扣连接，便于拆卸。

　　1.2 消声器及风机

　　1#隔声罩设置进风消声器及排风消声器各4台，排风消声器出风口连接有排风管，排风管采用隔声包扎，进风消声器及排风消声器尺寸均为1300*1300*2200mm。

　　消声器外壳采用100mm厚吸隔声板，结构为1.5mm冷轧镀锌钢板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板;内部设置有50mm厚和100mm厚消声插片，结构为1mm冷轧镀锌穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。

　　为保证隔声罩内通风散热，使用轴流风机配合进排风消声器通风散热。该隔声罩配备4台防爆进风风机和4台防爆排风风机，风量为25200m³/h。

　　1.3 隔声门及窗

　　隔声罩两侧设置4樘双开隔声门，尺寸为1800*2400mm，每樘隔声门自带观察窗，尺寸为500*700mm。

　　隔声罩无隔声门的两侧设置4扇隔声窗，尺寸为1000*1000mm。隔声门及隔声窗安装位置可根据现场安装要求调节。

　　1.4 隔声罩框架

　　隔声罩框架采用100方管搭建，吸隔声板与框架、门窗与框架、框架与地面连接均进行隔声密封处理。

　　1.5 照明设计

　　1#隔声罩内部设置9盏防爆照明灯，配备接线开关，并统一配置防爆配电箱。

　　1.6 降噪目标

　　隔声罩安装完成后，隔声罩外1m处降至85dB(A)。

　　2)2#隔声罩

　　发电机隔声罩尺寸为：L11000*W14500*H3500mm。

　　2.1隔声罩墙体、顶板及活动板结构

　　2#隔声罩墙体及顶板均采用100mm厚吸隔声模块板，结构为1.5mm冷轧镀锌钢板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。板块间采用隔声密封处理。

　　阻尼和吸音棉均采用耐热防火材料，内侧孔板穿孔率≥25%。

　　隔声罩墙体及顶板均为独立模块式结构，易于安装拆卸。隔声罩内部与设备主体无刚性连接。

　　隔声罩内部3台发电机设备间设有2面100mm厚可拆卸活动板，便于设备检修;活动板尺寸为10800*3400mm，结构为1mm冷轧镀锌穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。活动板连接处采用卡扣连接，便于拆卸。

　　2.2消声器及风机

　　2#隔声罩设置进风消声器及排风消声器各6台，排风消声器出风口连接有排风管，排风管采用隔声包扎，进风消声器及排风消声器尺寸均为1300*1300*2200mm。

　　消声器外壳采用100mm厚吸隔声板，结构为1.5mm冷轧镀锌钢板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板;内部设置有50mm厚和100mm厚消声插片，结构为1mm冷轧镀锌穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。

　　为保证隔声罩内通风散热，使用轴流风机配合进排风消声器通风散热。该隔声罩配备6台防爆进风风机和6台防爆排风风机，风量为25200m³/h。

　　2.3隔声门及窗

　　隔声罩两侧设置6樘双开隔声门，尺寸为1800*2400mm，每樘隔声门自带观察窗，尺寸为500*700mm。

　　隔声罩无隔声门的两侧设置6扇隔声窗，尺寸为1000*1000mm。隔声门及隔声窗安装位置可根据现场安装要求调

节。

　　2.4隔声罩框架

　　隔声罩框架采用100方管搭建，吸隔声板与框架、门窗与框架、框架与地面连接均进行隔声密封处理。

　　2.5照明设计

　　2#隔声罩内部设置12盏防爆照明灯，配备接线开关，并统一配置防爆配电箱。

　　2.6降噪目标

　　隔声罩安装完成后，隔声罩外1m处降至85dB(A)。

　　3)控制值班室降噪措施

　　将控制值班室门窗更换为隔声门和隔声窗。隔声门2樘，尺寸为850*2000mm，隔声窗8㎡，为双层夹胶玻璃。
