冷却塔噪声治理项目案例-浙江维康药业

　　1.工程概述

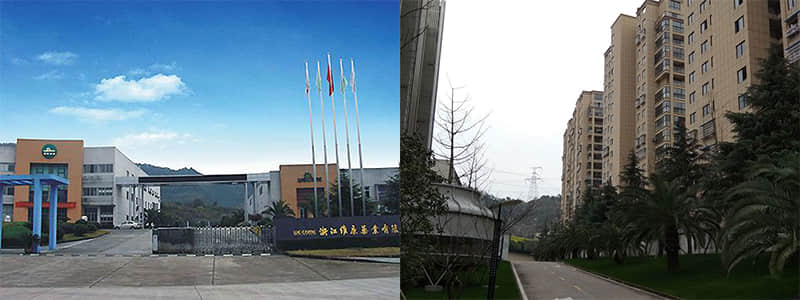

　　浙江维康药业股份有限公司是一家集医药研发、生产、销售于一体的国家高新技术企业，前身为浙江维康药业有限公司。现该企业厂区内分散布置有大小不一的六台冷却塔设备，针对冷却塔运行产生的噪声，企业领导非常重视。经汉克斯技术人员现场勘查，冷却塔旁边噪声值81分贝，排风口85.2分贝，路对面居民窗户外噪声值在70分贝。

　　目前设备昼夜运行时产生的噪声对企业厂界外小区住户的生活休息带来的很多不利的影响，为响应环评建设要求，解决住户噪声干扰问题，并为场区内员工提供舒适的工作和生活环境，需要对部分工艺设备和生产设施进行噪声控制。

　　2.噪声源特性分析

　　冷却塔噪声主要有风机噪声、淋水噪声、机械噪声以及电机电磁噪声等叠加而成，其中风机噪声和淋水噪声是主要噪声源。

　　1)风机噪声：风机一般为轴流风机，风量大而压头低，其噪声主要是以中低频噪声为主的空气动力性噪声。空气动力性噪声由旋转噪声和涡流噪声组成，是旋转噪声和涡流噪声相互混杂的结果。旋转噪声是由于风机叶片旋转时，叶片打击周围的气体介质、引起周围气体的压力脉动而形成的。涡流噪声又称紊流噪声，风机转动时，使空气产生紊流，在叶片的背侧形成涡流，产生气流呼啸声。

　　2)淋水噪声：淋水噪声是水从冷却塔填料底部下落到集水池表面撞击而产生的噪声，在冷却塔总噪声级中仅次于风机噪声，是以中高频噪声占主导成份的宽频噪声。淋水噪声与淋水高度、水量、水滴细化程度、填料材料和形式等有关。

　　3)机械噪声：冷却塔机械噪声主要是电机及其减速传动系统产生的噪声。电机机械噪声主要是由转子不平衡引起的低频声、轴承摩擦和装配误差引起的高频噪声、结构共振产生的噪声组成。电机皮带减速传动多采用三角皮带，其发生的噪声不大;当采用齿轮减速传动时，齿轮啮合发生的撞击与摩擦会产生振动和噪声。

　　4)电磁噪声：电磁噪声是由于电机空隙中磁场脉动、定子与转子之间交变电磁引力、磁致伸缩引起电机结构振动而产生的噪声。电磁噪声的大小与电动机的功率及极数有关。

　　5)风机、电机及减速系统振动产生的固体传声也不可忽视。

　　3.治理目标

　　依据环境噪声排放标准、业主要求及现场声环境现状，制定了如下治理目标：

　　在排除其他噪声源(除六台冷却塔)的干扰条件下，安装完降噪措施后，厂界噪声满足《工业企业厂界环境噪声排放标准》(GB12348-2008)中的3类标准，即昼间不超过65dB(A)，夜间不超过55dB(A)。

　　4本工程名称为冷却塔降噪工程;

　　4.1噪声值控制具体措施

　　1)冷却塔排风口安装消声弯头，内置部分消声插片，设计消声量15dB(A)以上;利用弯头的导向性，将排风口噪音定向排放，南厂界两台大型冷却塔统一向西,东南厂界四台小型冷却塔统一向北，避免噪声直接影响南厂界外敏感点居民楼。

　　2)消声器分两段消音，弯头内部设置150mm消声片，间距800mm布置;排风出口设置二段消声，采用150mm消音片间距500mm布置。消音器外壁采用100m吸隔音外板，背板厚度不下于1.2mm冷轧钢板，内衬阻尼胶。同时利于冷却塔电机维修，每台冷却塔电机对应侧边位置开设检修门，尺寸600*1800mm，并转移爬梯位置对应检修门，利于电机保养及更换。如下图4.3,4.4所示：

　　3)冷却塔进风口噪音主要为淋水噪音及部分排风口风机往下的外泄噪音，相对较小，为控制其噪声排放不影响周边居民楼声环境，自冷却塔边沿设置L型吸隔声挡板，吸隔声挡板厚度为100mm，内侧面穿孔吸声，吸隔声挡板的本体隔声量Rw≥20dB。如图4.5所示：

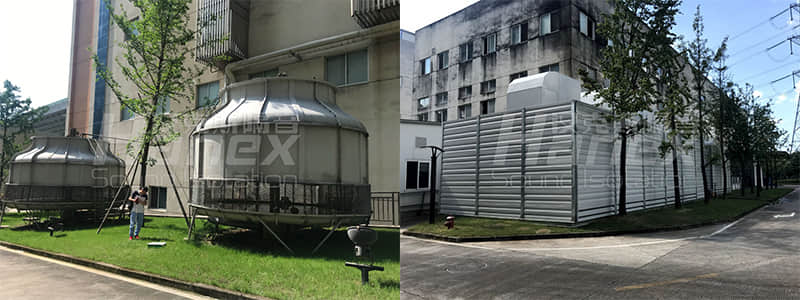

　　4)为有效控制冷却塔淋水噪声对居民楼的影响，同时避免设备运行对敏感点居民日常生活的心理影响效应。设计南侧两台大型冷却塔分别安装U型(7+7.4+7m)21.4m、高度为4 m吸隔声屏障围墙，隔声屏障均配置单开检修门800*2000mm，东侧三台冷却塔安装U型(7+6.8+15m)28.5m、高度为4 m吸隔声屏障围墙，屏障安装双开检修门1500*2000mm。剩余单台冷却塔安装L型(5+6m)11m、高度为4m吸隔声屏障围墙。

　　屏障底部均安装进风消声百叶，距离冷却塔进风口平均距离≥800mm，保证设备进风散热。如图4.6、4.7、4.8所示：

　　5)冷却塔整体外观颜色为RAL7035浅灰色
