屋顶风冷热泵机组降噪项目案例-杭州市中医院丁桥分院

　　一、项目概述

　　杭州市中医院丁桥分院是一家新成立的医院，目前处于试运行阶段。医院位于杭州市江干区丁桥路与环丁路交叉路口。在医院医技楼5层楼顶安装有4台大型螺杆式风冷热泵机组，风冷热泵机组的压缩机在运行时产生持续的高分贝的嗡嗡声，声级达到97dB。对临近的行政楼、7号楼、6号楼都产生了较大影响，不利于医院人员的正常工作。现需对该4台螺杆式风冷热泵机组进行隔声降噪。

　　品牌：开利空调

　　机组名称：螺杆式风冷热泵机组

　　制冷/制热量：740KW / 710KW

　　风机送风量：54168L/S

　　数量：4台

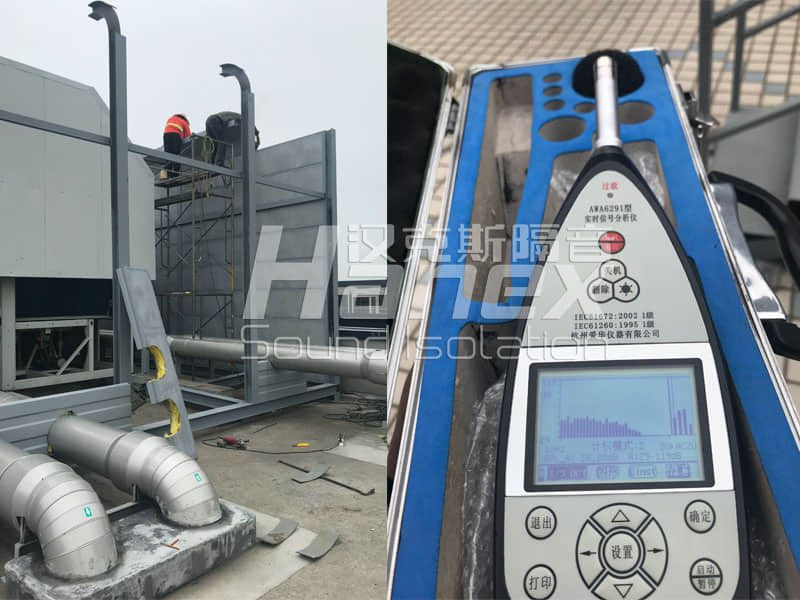

　　二.现场噪声实测数据

　　1.风冷热泵机组压缩机旁 97 dB(A)

　　2.风冷热泵机组外1米处85 dB(A)

　　3.风冷热泵机组外排风口92dB(A)

　　4.行政楼6层楼道50 dB(A)

　　5.行政楼6层正对风机房间开窗(风冷热泵机组开启1台)60 dB(A)

　　6.6号楼7层正对风机房间开窗63 dB(A)

　　7.6号楼7层正对风机房间关窗50 dB(A)

　　三、现场噪声源分析

　　由现场踏勘和数据分析，现场噪声主要有以下4点：

　　(1)风冷热泵机组压缩机产生的空气噪声;

　　(2)风冷热泵机组风口产生的空气动力性噪声;

　　(3)风冷热泵机组电动机产生的机械噪声和电磁噪声;

　　(4)风冷热泵机组机体的震动噪声;

　　以上噪声源以压缩机、风口产生的噪声为主要噪声源，针对以上噪声重点治理。

　　四、降噪目标的确定

　　根据本项目招标要求，参考《城市区域环境噪声标准》，在4台风冷热泵机组实施降噪措施后(在排除其他噪声源的干扰条件下)，满足医技楼顶4台风冷热泵全部运行时，行政楼、6号、7号病房楼面向风冷热泵侧的所有楼层的房间开窗时室内的窗口处噪音值达到上文中《城市区域环境噪声标准》 “表 1 环境噪声限值”1 类声环境功能区的要求。昼间噪声低于55分贝，夜间噪声低于45分贝。以院方聘请的第三方检测机构的检测结果为标准。

　　五、 本项目降噪设计思路

　　通过我们汉克斯隔音技术人员对杭州中医院丁桥分院区域勘测，风冷热泵机组噪声源特性、设备频谱、噪声混合区域，及限制条件对设计目标的噪声治理效果计算，我们汉克斯隔音设计采取以下步骤实施措施：

　　(1) 针对4台风冷热泵机组风口噪声大传播远的问题，设计安装在风口安装导风消声器对风口进行降噪处理;

　　(2) 针对4台风冷热泵机组压缩机噪声大，对风冷热泵机组压缩机部件加装隔声罩。

　　(3) 鉴于4台风冷热泵机组压缩机的低频噪声穿透力强，噪声传播远，设计在4台风冷热泵机组外围一米外设置安装一道U型屏障。隔绝噪声对噪声保护区域的直线传播。

　　六、 本项目降噪方案的具体措施

　　6.1风口安装导风消声器

　　4台风冷热泵机组风机首先在设备水泥基座四周搭建支撑钢构，支撑钢构由100×100mm方钢搭建，起到支撑顶部导风消声器的作用。钢构涂刷防锈涂料，做防腐蚀处理。在风冷热泵机组风口处安装导风消声器，单台风冷热泵机组为2排6风口，共12个风口，现设计以4个风口安装1台导风消声器，既1台风冷热泵机组安装3台导风消声器，4台风冷热泵机组合计共12台导风消声器。

　　12台导风消声器下摆与冷热泵机组顶面平台齐平，即风口包含于消声器内。防止热风回流。，导风消声器由复合结构岩棉板构成。具有导流和减小乱流的作用，将风向由原向顶面排风，转向由西面排风，减少噪声向东、北两面的行政楼、7号楼及6号楼的噪声传播。消声器的风口安装消声插片，消声器每台消声器安装插片，消声插片具有吸声效果，降低噪声值。

　　6.2外围安装隔声屏障

　　经技术人员现场勘测及讨论，根据以往的经验，设计在4台风冷热泵机组外1米外建造吸隔声屏障作为吸声降噪措施，屏障为U型，三段长度分别为10米、20米、10米，屏障高4米，顶部向内折弯。板块间做好密封处理。其设计主体内容为：

　　① 屏障分上下两部分。上部为型钢结构，间距2米中间安装轻质吸隔声板块;下部为100H钢结构基座，本工程采用的钢结构及钢结构连接件均进行刷漆 2 道铁红防锈底漆，露于室外的钢结构面再刷 2 道醇酸面漆。

　　② 整体屏障自地面起高4米，屏障采用钢基础梁+型钢及斜支撑作为主体框架。

　　③ 屏障板采用100mm厚的复合钢板，内表面吸声穿孔，穿孔率≥15%，外板加厚。颜色暂定中灰。

　　6.3压缩机安装压缩机隔声罩

　　4台风冷热泵机组压缩机噪声为本项目重点噪声源，线针对压缩机的嗡嗡低频声，光外围一层屏障遮挡效果有限。设计对压缩机部分进行二次处理，对压缩机加装一个5面包围小型隔声罩。隔音罩对地面一侧开口，留作压缩机通风散热，其余5面都由复合钢制吸隔声板制成。

　　七、总 结

　　1、4台风冷热泵机组风口噪声经导风消声器降噪导向处理，至房间内时。噪声减小15—20dB(A);

　　2、4台风冷热泵机组压缩机噪声经过U型屏障围挡，隔绝噪声对声敏区域的直线传播，在行政楼、7号楼、6号楼内噪声比原未处理前降低15-20dB(A)。

　　经过以上措施的综合降噪处理满足医技楼顶4台风冷热泵全部运行时，行政楼、6号、7号病房楼面向风冷热泵侧的所有楼层的房间开窗时室内的窗口处噪音值达≤45dB(A)。

　　八、项目验收方案

　　1、类似工程应用说明

　　我们曾经在风冷热泵机组噪声处理项目中，我们设计的降噪方案使未处理的风冷热泵机组噪声值95dB，经过降噪处理后，同一位置监测噪声值<65dB，取得了降噪30分贝的满意结果。

　　结合本项目情况，在排除其它噪声影响(现场有较多噪声产生设备)，结合风冷热泵机组消声器、声屏障，可使行政楼、7号楼及6号楼，现有60-70dB(A)噪声值，降至45dB左右。

　　2、验收情况说明

　　根据国家测量规范和招标文件要求，降噪措施结构强度、外观质量满足招标方观感要求，在医技楼顶4台风冷热泵全部运行时，行政楼、6号、7号病房楼面向风冷热泵侧的所有楼层的房间开窗时室内的窗口处噪音值达到 “表 1 环境噪声限值”1 类声环境功能区夜间的要求,即≤45dB(A)。以院方聘请的第三方检测机构的检测结果为标准
