冷却塔噪声控制项目案例-佛山美的集团

　　一、项目概况

　　现厂区厂界内有8台冷却水塔，其工作运行时产生的噪声影响隔壁20米远地办公楼三楼办公人员的正常工作。

　　业主领导对此非常重视，特邀我方开展噪声控制方案设计，通过业主提供的资料及需求，我们汉克斯隔音对本项目降噪需求目标，进行科学、合理、经济的方案设计。

　　二、控制目标

　　2.1 参考标准

　　2.1.1环境噪声限值

　　2.1.2 测点选择

　　根据监测对象和目的，可选择以下三种测点条件 (指传声器所置位置)进行环境噪声的测量：

　　a)一般户外

　　距离任何反射物 (地面除外)至少 3.5 m 外测量，距地面高度 1.2 m 以上。必要时可置于高层建筑上，以扩大监测受声范围。

　　b)噪声敏感建筑物户外

　　在噪声敏感建筑物外，距墙壁或窗户 1 m 处，距地面高度 1.2 m 以上。

　　c)噪声敏感建筑物室内

　　距离墙面和其他反射面至少 1 m，距窗约 1.5 m 处，距地面 1.2 ～ 1.5 m 高。

　　2.1.3气象条件

　　测量应在无雨雪、无雷电天气，风速 5 m / s 以下时进行。

　　2.2 降噪效果

　　依据环境噪声排放标准、业主要求及现场声环境现状，制定了如下治理目标：在排除其他噪声源(背景环境噪音)的干扰条件下，安装完降噪措施后，冷却水塔对隔壁20米远地办公楼三楼敏感点窗外1米处的噪声满足《声环境质量标准》GB3096-2008的1类标准，即昼间55dB(A)，夜间45dB(A)。

　　三、本项目噪声控制方案

　　本项目噪声控制方案具体措施分为两个部分：

　　1、对冷却水塔出风口安装排风消声器;

　　2、在冷却水塔靠近隔壁办公楼一侧整体安装U型吸隔声屏障。

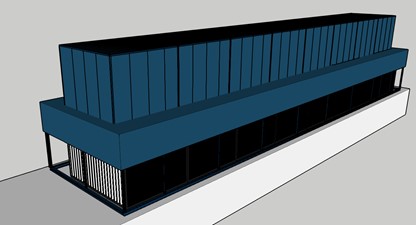

　　3.1 冷却水塔出风口安装排风消声器

　　1、根据业主提供的资料，以及结合公司以往同类案例，为有效控制冷却水塔出风口所产生的空气动力性噪声，在冷却水塔出风口设计安装排风消声器。

　　2、排风消声器为复合吸隔声板，吸隔声板背板采用镀锌钢板，表面喷塑，中间填充50mm厚超细纤维玻璃棉，超细纤维玻璃棉用高密度吸音玻璃丝布包裹，内板采用镀锌穿孔板。消声插片采用折板式消声插片，消声插片的间距为100mm。

　　3、排风消声器平台框架采用100H型钢，100H型钢底部与150H型钢进行焊接，150H型钢进行地面找平。八台冷却水塔平台连为一体，增加其抗风及牢固性能。

　　4、排风消声器平台采用吸隔声板平铺，在不影响冷却水塔进风需求量的同时有效控制冷却水塔进风口的噪声，从平台顶部往下设计安装1200mm高度的吸隔声板。

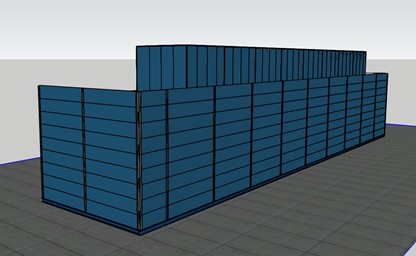

　　4.2 冷却水塔靠近隔壁办公楼侧整体安装吸隔声屏障

　　1、为有效控制冷却水塔整体噪声对隔壁20米远的办公楼三楼的影响，在冷却水塔靠近该办公楼一侧设计安装一道高6米的U型吸隔声屏障。

　　2、吸隔声屏障屏体采用复合吸隔音板块，屏体厚度为100mm，固定高度为500mm，长度为3000mm。吸隔音板块背面板采用1.5mm镀锌钢板，内层采用3mm阻尼隔音毡，中间填充厚度100mm的48kg/m³超细纤维玻璃棉，超细玻璃棉用高密度吸音玻璃丝布包裹，正面采用1.2 mm厚度的镀锌穿孔板，内龙骨采用1.5mm镀锌钢板折成。

　　3、我公司技术人员综合考虑现场环境，可充分利用现有环境，节省施工成本的情况下，我方建议吸隔声屏障屏体及基础均采用H型钢，立柱底部与冷却水塔基础相连接，特殊情况下单独浇筑混凝土基础

　　4、吸隔声屏障主体采用HW125×125×5.4×9mm的H型钢，H型钢底部与型钢基础焊接，立柱间距3米，屏体立柱与消声器平台横向连接，增加抗风性能。

　　4.3 建议

　　1、考虑能取得更好的进风效果，建议在吸隔声屏障底部可以安装进风消声器百叶。
