吊顶式空气处理机组降噪设计案例-南京新街口金鹰A座

　　一、项目概况

　　1.总述

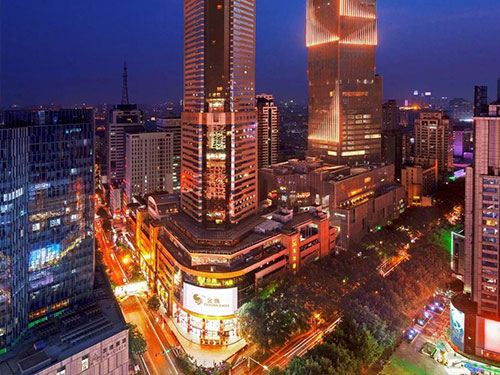

　　本项目位于南京市新街口金鹰A座商场1-7层，为避免各层内吊顶式空气处理机组正常工作时所产生的噪声对商场环境产生影响，需要对其产生的噪音进行治理，达到要求。

　　同时吊顶式空气处理机组与管道之间的软连接为薄弱点，需对其进行有效合理的降噪处理。

　　经过现场踏勘，充分了解业主需求，设备噪声源与敏感点关系，设备运行条件需求，我们汉克斯隔音针对本项目降噪需求目标，进行科学、合理、经济的方案设计。

　　1.2 现场概况

　　经我们汉克斯隔音技术人员现场踏勘了解，吊顶式空气处理机组通过软连接连接两侧消声静压箱和消声器，以及吊顶式空气处理机组本体工作运行时产生的噪声，因此对环境产生较大影响的噪声源主要为吊顶式空气处理机组本体产生的噪声及软连接处。

　　1.3 工程概况

　　为避免南京新街口A座吊顶式空气处理机组噪声对商场内环境产生影响，需对噪声进行治理，达到噪声要求标准。

　　针对现场噪声源设备及合理成本条件下，吊顶式空气处理机组上部安装3mm阻尼隔声垫、9mm阻尼隔声板;侧部安装3mm阻尼隔音喷涂;下部安装20mm低频吸隔音棉、5mm减振垫(起到找平减振作用)、13mm复合阻尼隔声板(三层结构复合)、2mm镀锌钢板;软连接处安装吸隔声维护结构，通过内外吸隔声控制空气处理机组噪声。

　　二、噪声控制目标

　　2.1 本项目降噪目标

　　安装完降噪措施及甲方安装完吸隔声吊顶后，排除其他噪声源干扰的条件下，现场暖通系统噪声控制在50dB(A)。

　　2.2 本项目的施工目标

　　为避免南京新街口A座吊顶式空气处理机组噪声对商场内环境产生影响，需对噪声进行治理，达到噪声要求标准。

　　针对现场噪声源设备及合理成本条件下，吊顶式空气处理机组上部安装3mm阻尼隔声垫、9mm阻尼隔声板;侧部安装3mm阻尼隔音喷涂;下部安装20mm低频吸隔音棉、5mm减振垫(起到找平减振作用)、13mm复合阻尼隔声板(三层结构复合)、2mm镀锌钢板;软连接处安装吸隔声维护结构，通过内外吸隔声控制空气处理机组噪声。

　　三、吊顶式空气处理机组降噪措施

　　3.1 吊顶式空气处理机组降噪措施

　　1、针对不同区域设计安装不同降噪材料，上部区域降噪措施主要为：安装3mm阻尼隔声垫、9mm阻尼隔声板;侧面区域降噪措施主要为：安装3mm阻尼隔音喷涂;下部区域降噪措施主要为：安装20mm低频吸隔音棉、5mm减振垫(起到找平减振作用)、13mm复合阻尼隔声板(三层结构复合)、2mm镀锌钢板。

　　3.2 软连接处降噪措施

　　1、为有效控制吊顶式空气处理机组与管道连接的软连接处噪声往外扩散，针对该处设计安装吸隔声维护结构，通过内外吸隔声控制其噪声。

　　2、吸隔声维护结构采用轻钢龙骨，外安装18mm厚复合阻尼隔声板，内部安装吸声材料，防止板间隙产生漏声，做好密封处理。

　　四、 本工程的重点及难点

　　经过技术人员现场踏勘，本项目的实施及验收存在以下重点及难点：

　　1、本项目现场降噪措施安装需做到全封闭，材料间的连接及多层复合的连接，是施工过程中的一大重点;

　　2、由于吊顶式空气处理机组前加消声器、后加消声静压箱为机电总包完成，是后续竣工效果验收的一大难点;

　　3、因其需在吊顶上方进行降噪施工，施工空间狭窄，加大了施工难度，是施工过程中的一大难点;

　　4、现场降噪措施需甲方设备安装后进行施工，施工工期紧张，是施工过程中的一大难点;
