精密空调外机噪声控制案例-建德农商银行

　　一、 项目概况

　　1.1 项目背景

　　建德农商银行新大楼位于建德市桥东路汇金大厦旁，现大楼旁小区住户反映新大楼室外空调噪声运行影响住户正常生活。根据我司人员现场勘测，噪声主要集中在四层平台、五层平台及八层平台，均为空调外机噪声。

　　四层平台空调外机风口噪声值为75.1dB(A)，五层平台精密空调室外机风口噪声值为76.1dB(A)。现针对三处空调外机进行降噪方案设计。

　　1.2 噪声源分析

　　空调外机噪声主要有风机噪声、机械噪声以及电机电磁噪声等叠加而成，其中风机噪声是主要噪声源。

　　1)风机噪声：其噪声主要是以中低频噪声为主的空气动力性噪声。空气动力性噪声由旋转噪声和涡流噪声组成，是旋转噪声和涡流噪声相互混杂的结果。旋转噪声是由于风机叶片旋转时，叶片打击周围的气体介质、引起周围气体的压力脉动而形成的。涡流噪声又称紊流噪声，风机转动时，使空气产生紊流，在叶片的背侧形成涡流，产生气流呼啸声。

　　2)机械噪声：空调外机机械噪声主要是电机及其减速传动系统产生的噪声。电机机械噪声主要是由转子不平衡引起的低频声、轴承摩擦和装配误差引起的高频噪声、结构共振产生的噪声组成。电机皮带减速传动多采用三角皮带，其发生的噪声不大;当采用齿轮减速传动时，齿轮啮合发生的撞击与摩擦会产生振动和噪声。

　　3)电磁噪声：电磁噪声是由于电机空隙中磁场脉动、定子与转子之间交变电磁引力、磁致伸缩引起电机结构振动而产生的噪声。

　　根据现场勘测情况，四层及五层空调外机周围已搭建高度约为2m的声屏障，测量后其隔声量约为10 dB(A)。但屏障高度较低，无法减弱噪声对于小区高层住户的影响。考虑到现场实际情况，该降噪方案按楼层分为3期进行降噪处理。

　　二、 执行标准

　　2.1 环境噪声限值

　　依据现场实际情况及《声环境治理标准》，本项目位于商住混杂区，降噪目标为居民楼区域满足《城市区域环境噪声标准》(GB3096-93) 2类要求。测量方法按《城市区域环境噪声测量方法》(GB/T14623)。在排除其它干扰噪声源的条件下，敏感点噪声值昼间不高60dB(A)，夜间不高于50dB(A)

　　三、 噪声治理方案

　　3.1 噪声治理方案设计

　　根据现场环境、噪声源值的大小、频谱、噪声源位置关系、降噪目标及设备工艺要求等因素，结合公司以往同类型工程噪声控制经验，将空调外机噪声按楼层分为3期进行治理：

　　1期：5楼平台精密空调室外机安装排风消声器;

　　2期：4楼平台空调外机安装排风消声器;

　　3期：8楼平台空调外机安装排风消声。

　　3.2 噪声控制具体方案

　　3.2.1 五楼消声器设计(1期)

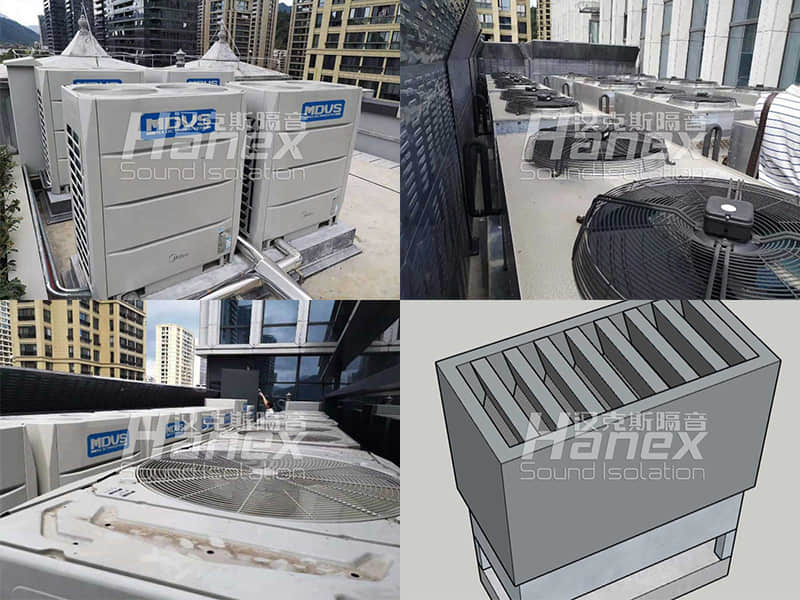

　　(1)五楼精密空调室外机(KSV045A22)风口处安装排风消声器，消声器尺寸为L2000*W1100*H1500mm，内置消声插片。

　　(2)消声器总高度1500mm，分2段消声，风口上方留有600mm空腔。风口上方空腔的扩容效果具有抗性消声作用，通过降低风速，能有效降低风口处空气动力性噪声。根据现场勘测所得噪声频谱分析，精密空调外机排风口噪声低频较高，因此选用100mm-120mm厚消声插片，间距控制在100mm-120mm，保证消声器对低频噪声的消声量。

　　(3)消声器外壁厚度选用80mm-100mm厚吸隔声模块板，模块板采用1.0mm以上冷轧镀锌钢板+阻尼+容重36kg/m³-60 kg/m³多纤维玻璃棉+玻璃丝布包裹+厚度0.8mm-1mm冷轧镀锌穿孔板。

　　(4)若安装完消声器后，未达到目标，可增加降噪措施。由于现场已安装有高度为2m的屏障板，因此可考虑为排风消声器配备吸隔声挂板，控制压缩机噪声。挂板高度设置为300mm-500mm，挂板与设备侧边留有100mm以上空隙，保证设备正常进风，消声器挂板采用50方管搭建框架支撑。

　　3.2.2 四楼消声器设计(2期)

　　(1)四楼平台空调外机(MDV-450(16)W/D2SN1-8V1、MDV-500(16)W/D2SN1-8V1)风口安装排风消声器，尺寸为L16000*W1100*H1500mm，内置消声插片。

　　(2)消声器总高度1500mm，分2段消声，风口上方留有600mm空腔。根据现场勘测所得噪声频谱分析，空调外机排风口噪声与五楼精密空调类似，低频噪声较高，因此选用100mm-150mm厚消声插片，间距控制在100mm-150mm，保证消声器对低频噪声的消声量。

　　(3)消声器外壁厚度选用80mm-100mm厚吸隔声模块板，模块板结构为：1.2mm以上冷轧镀锌钢板+阻尼+容重48kg/m³以上多纤维玻璃棉+玻璃丝布包裹+厚度0.8mm以上冷轧镀锌穿孔板。

　　(4)由于现场已安装有2.5m的屏障板，改动屏障较为不便，因此安装排风消声器后未达到治理目标，可考虑吧配备吸隔声挂板，控制压缩机噪声。挂板高度设置为400mm-600mm，保证挂板与设备侧面存在120mm以上空隙，采用50方管搭建框架支撑，框架搭建避开现场管道。

　　3.2.3 八楼消声器及屏障设计(3期)

　　(1)八楼四台空调外机与四楼平台外机相同，因此使用一致的排风消声器。由于八楼平台未安装吸隔声屏障，因此在安装排风消声器的同时在靠居民楼一侧设置L型吸隔声屏障。

　　(2)吸隔声屏障为4.5+4.5m的L型屏障，高度为3m。吸隔声屏障板厚度为100mm，内侧面穿孔吸声。吸隔音板块背面板采用大于1.2mm的冷轧镀锌钢板，内层采用3mm阻尼隔音毡，中间填充厚度48kg/m³-60kg/m³超细纤维玻璃棉，超细玻璃棉用高密度吸音玻璃丝布包裹，正面采用厚度大于0.8mm的镀锌穿孔板。
