楼顶排风机降噪项目案例-广东风华风华电子工业园

　　一、 项目概述

　　广东风华高新科技股份有限公司，是一家成立于94年的上市公司。位于肇庆市端州区风华路18号风华电子工业园，西侧毗邻玑东路华英名都住宅区、背靠御翠轩住宅区、东侧有鸿景锦园住宅区。

　　风华电子工业园内部5号楼楼顶，安装有11台功率、大小、风量不一的排风机，各风机通过风管连接到各功能室.

　　1/降噪消声区域西侧墙边距离一米/75 dB(A)

　　2/降噪消声区域南侧墙边距离一米检修门边/73 dB(A)

　　3/降噪消声区域东侧距离一米/94 dB(A)

　　4/降噪消声区域东侧距离约20米/84 dB(A)

　　5/5#楼东侧边缘/76 dB(A)

　　6/5#楼西侧边缘/65 dB(A)

　　7/西侧住宅区马路边(白天)/70 dB(A)

　　8/西侧住宅区马路边(夜晚)/60 dB(A)

　　噪声稳态，呈中低频特性，存在叠加，主要声源为出风口噪声、电机噪声。

　　二、现场噪声源分析

　　由现场踏勘和数据分析，现场噪声主要有以下4点：

　　(1)排风机风口产生的空气动力性噪声;

　　(2)风机电动机产生的机械噪声和电磁噪声;

　　(3)风机机体的震动噪声;

　　(4)风机配套的风管道内部气流流速过大因此产生的管道噪声。

　　以上噪声源以风机风口产生的噪声为主要噪声源，针对以上噪声重点治理。

　　三、降噪目标的确定

　　根据本项目招标要求，及风华电子工业园附近住宅小区建筑分布，可参考《城市区域环境噪声标准》，在11台排油烟机实施减振降噪措施后(在排除其他噪声源的干扰条件下)，满足风机治理区外 1 米，3 米高 测量噪声值不高于 70 分贝且对 5 号楼周边居民敏感点排放噪声值的影响为：夜间≤45dB(A),昼间≤55dB(A)。

　　四、本项目降噪设计思路

　　通过我们汉克斯隔音技术人员对风华电子工业园5号楼楼顶区域，风机噪声源特性、设备频谱、噪声混合区域，及限制条件对设计目标的噪声治理效果计算，我们汉克斯隔音设计采取以下步骤实施措施：

　　(1) 针对全部11台风机风口噪声大的问题，设计拆除原不具备消声功能的导风口加装针对设计的阻抗复合式消声器，对风口进行降噪处理;

　　(2) 鉴于东区5台风机噪声大，且无围挡，设计在风机房东侧外围安装一道吸隔声屏障，对噪声进行围挡。可降低风机产生的设备噪声向远处传播。

　　(3) 针对北侧护栏上方无防护，在护栏上方安装消声百叶，可保证设备的通风散热需求同时满足降噪需求。

　　(4) 降噪区域顶棚全部彩钢板拆换成50mm厚穿孔岩棉板。

　　五、总 结

　　1、11台风机风口噪声经阻抗复合式消声器降噪处理，噪声减小15—20dB(A);

　　2、11台风机电机噪声、风口噪声、管道震动噪声经由砖墙、通风消声百叶、吸隔声屏障墙、顶棚岩棉板组成的隔声罩，吸声围挡处理，噪声减小约15-20dB(A);

　　经过以上措施的综合降噪处理，风机的设计综合降噪量在30dB(A)以上，考虑到现场施工环境对密封性能的影响，实际风机综合降噪量在25dB 以上;现风机房内噪声为94dB(A)(并未全部开启)，在降低25dB的情况下，隔声区域外1米离地高度3米处的噪声值将控制在 70 dB(A)以下。

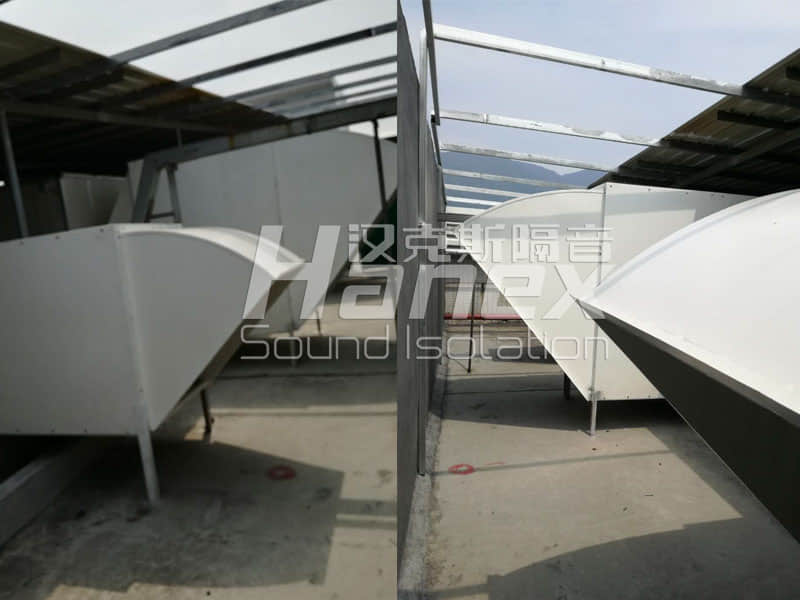

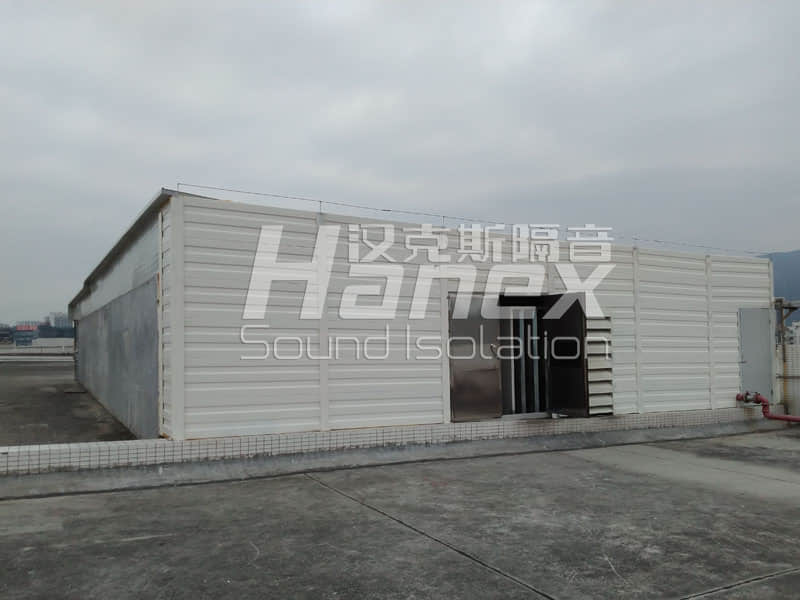

　　六、效果图
