吸隔声屏障项目案例-欧文斯科宁复合材料有限公司

　　一、吸隔声屏障参数

　　根据我司技术人员现场勘测，现场纺织设备声源高度约为2.5m。由于现场噪声主要为中高频噪声，吸隔声屏障对中高频噪声有着较好的处理效果，因此现设计吸隔声屏障改善现场环境噪声。吸隔声屏障为尺寸(3000mm+24600mm)*4000mm的L型屏障。

　　吸隔声屏障采用100mm厚吸隔声模块板，结构为1.5mm冷轧镀锌钢板+2mm阻尼材料+48kg/m³吸音棉+玻璃丝布包裹+1mm冷轧镀锌穿孔板。屏障板均带有40mm翻边，板块间采用隔声密封处理。

　　二、设计依据

　　1)吸声原理

　　声波入射材料表面时，材料的吸收声能和透射声能与入射到材料表面的声能之比，即不同的材料，具有不同的吸声系数，完全反射的材料，，完全吸收的材料，，一般材料的吸声系数介于0-1之间。对于吸声系数大于0.2的材料，称为吸声材料。

　　吸声材料对于不同的频率，具有不同的吸声系数。吸隔声屏障内采用的吸音棉吸声为多孔吸声材料，声波通过吸音棉内细小空洞，使其小孔摩擦振动，将声能转化为热能，从而达到吸声效果，其吸声系数为0.5。

　　2)室内声屏障吸隔声量计算

　　影响声屏障隔声量的主要为1、屏障与声源的高度差，2、声波波长，3、声源与屏障间的水平距离。根据现场实际情况，设计声屏障高度为4m，距离声源点3m。将距离屏障1m，高度为1m处设定为接收点

　　经国内外资料证明，声屏障隔声量在任何条件下，其附加的噪声大衰减量为24 dB，因此在屏障隔声量计算中，频率1000HZ以上的噪声衰减量均为大衰减量24 dB。考虑到现场实际环境影响，该方案吸隔声屏障综合隔声量≥15 dB。

　　三、具体设计方案

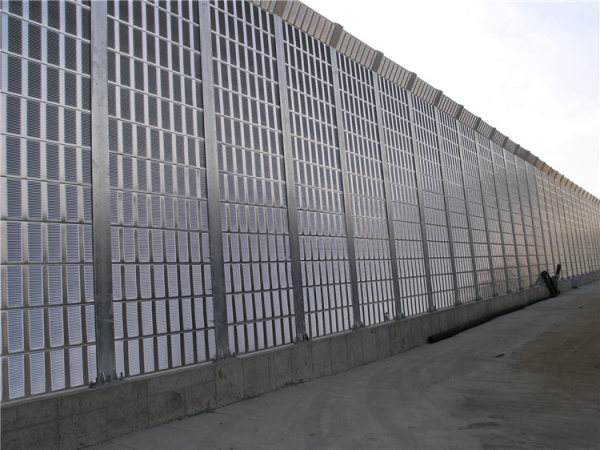

　　1、吸隔声屏障为(3000mm+24600mm)*4000mm的L型屏障，设有吸隔声门2樘。屏障框架由100*100热镀锌方管焊接而成，表面做放锈腐处理。吸隔声屏障板尺寸为3800*850*100mm。

　　2、声屏障由吸隔声模块板组成，吸隔声模块板带有40mm翻边，便于安装拆卸。板块连接处均进行密封处理。吸隔声模块板表面喷塑处理。

　　3、吸隔声门尺寸为850mm*2000mm，厚度100mm，门与门框采用砌口连接，门上设置双层夹胶隔声玻璃作为观察窗，隔声窗尺寸为400mm*500mm。同时，隔声门和观察窗各边采用耐老化软胶条密封。
