冲床噪声控制工程项目案例-吉田建材(苏州)有限公司

　　一、项目概况

　　1.1 项目背景

　　吉田建材(苏州)有限公司为改善车间内冲床设备对车间内部声环境产生影响，特邀我汉克斯现场踏勘。根据冲床吨位、运作工况、运行时噪声值因冲床设备冲压的材质不同，冲床所产生的噪声频谱也不一样。根据《工业企业噪声控制设计规范》(GB/T50087-2013)的要求，一般工业车间声环境噪声值≤85dB(A)。现公司决定采取对车间内噪声直接影响车间噪声环境的1台型号：SEYI SNS2-250，的250T冲床采取专业降噪措施，降低其对环境噪声排放。

　　根据甲方要求及冲床设备的特性，结合我们汉克斯隔音以往与吉田建材合作的同类项目，特提出本设计方案。

　　二、噪声源特性分析

　　对冲床而言，其冲压噪声声压级一般在90～110dB之间。

　　冲床噪声可分为运转噪声和工作噪声。运转噪声是冲床空载运转噪声，它包括电机、皮带、齿轮、曲柄连杆滑块及轴承间隙、离合器等形成的噪声。工作噪声是冲床冲压时产生的噪声，在相同的冲床上采用不同的冲压工艺(如冲裁，拉深，弯曲)加工同样材料所产生的噪声不一致。

　　三、治理目标的定位

　　根据《工业企业噪声控制设计规范》(GB/T50087-2013)的要求，一般工业车间声环境噪声值只要达到≤85dB(A)。

　　本项目的治理目标为：根据客户要求，降噪措施实施后，冲床隔音房外1m处的噪声值在85dB(A)左右，修正值为±2dB，剔除其他噪声对此结果贡献。

　　四、冲床噪声控制方案

　　根据现场冲床噪声源值大小、频谱、噪声源位置关系、降噪目标及设备工艺要求等因素，结合我们汉克斯隔音以往与吉田建材合作同类型工程噪声控制经验，设计采用对冲床整体加装隔音房(见效果图)的方案进行降噪。

　　冲床隔音房的吸隔声板采用100mm厚的复合钢板，复合结构由加强筋、隔声层、阻尼层、吸声层组成;

　　隔声房设计隔声量≥25dB(A);

　　整体隔音房采用分块组成，可拆卸;

　　复合钢板主要有由1.5mm钢板+95mm龙骨+60kg/m³环保吸音棉(纤维布包裹)+0.8mm镀锌孔板。为了抑制薄板共振，消除吻合效应，在外层板内侧涂覆阻尼材料。

　　4.1 冲床隔音房技术说明

　　综合考虑吉田建材冲床之间位置关系、车间通行通道，以及车间环境美观和谐，本项目我们汉克斯隔音技术团队设计，采取对SEYI SNS2-250冲床增加隔音房，选型、隔声量、技术要点如下：

　　4.1.1 冲床隔音房配置

　　1、数量：250T冲床1台;

　　2、冲床隔音房外形尺寸：L4780mm * W3800mm * H4400mm

　　3、吸隔声板组成：采用100mm厚的复合钢板，由1.5mm钢板+阻尼层+龙骨+60kg/m³环保吸音棉(纤维布包裹)+0.8mm镀锌孔板组成，颜色ral9016;

　　4、隔音观察窗：采用双面隔音玻璃，隔音玻璃为汉克斯自主研发经浙江大学验证10+1+5夹胶安全隔音玻璃夹胶安全玻璃(GB/T 9962—1999)总厚度16mm隔声性能标准符合隔声性能按GB 8485—87。

　　5、配备电气：4盏长管日光灯，(具体安装位置根据甲方人员)开关及线路布置等。

　　6、隔音墙板之间缝隙采用5mm吸音海绵，有效地使得各隔音墙板间的缝隙密封，防止噪音外泄。

　　7、门和观察窗各边采用耐老化软胶条密封，观察窗采用双层夹胶安全隔声玻璃，线路及开孔处做好密封处理。

　　4.1.2 冲床隔音房各个面说明

　　1)正面：

　　1下部设计均分4扇平移隔声门：尺寸均为735mm，共4扇，门隔声量≥25dB(A)，门上设置W400mm×H900mm隔音观察窗，离地高度1.2米，便于人员随时观察内部情况;

　　2上部设计2扇L型平移隔声门：尺寸：W2740mm*H(1680mm+1180mm)，1樘，门隔声量≥25dB(A)，方便业主方检修。

　　3在冲床进料口及出料口的相应位置离地高度1.2米，设置500mm*900mm观察窗，方便了解进出料口情况。

　　2)右面：

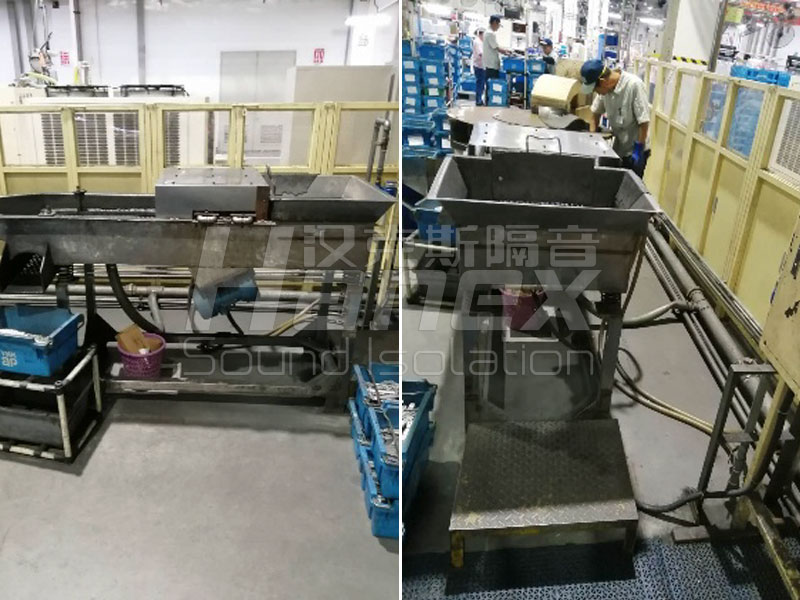

　　1隔音房右面(出料面)对应出料框位置开设一扇平移隔声门，移门对应出料口位置开设同尺寸卡口(卡口尺寸根据现场实际尺寸要求开设)，门尺寸：W1700mm*H3000mm，1樘，门隔声量≥25dB(A);

　　2两侧设置2扇W500mm×H900mm隔音观察窗;

　　3)背面：

　　1上部设计2扇平开隔声门：尺寸为：W2800mm*H2200mm，1樘，门隔声量≥25dB(A)，方便业主方对电机做日常检修维护。

　　2下部设计2扇平移门：尺寸为：W2200mm*H2000mm，1樘，门隔声量≥25dB(A)方便业主方对冲床设备日常检修维护以及收废料设备的安装。

　　4)左面：

　　1隔音房左面(进料面)对应进料口，开设同尺寸卡口(卡口尺寸根据现场实际尺寸要求开设)。

　　2靠近正面设计1樘左外单开隔声门：W500mm*H2000mm，便于人员上料调节操作。

　　3在左上角位置设置2台大功率排风扇并配备消声器，防止隔音房内部温度过高。

　　5)顶面：

　　1隔音房顶面靠近电机一侧两块顶板为可移动式顶板(黄颜色部分)，顶板上附有耳片，在设备需要大修维护时方便移开顶板。

　　2为使顶部突出的液压管避开行吊，设置W850*L1250mm隔声罩。

　　4.1.3 冲床隔音房效果示意图

　　4.2 冲床隔音房安装及制作工艺

　　1 移门导轨不得超出隔音房侧边，避免影响厂区环境美观。

　　2 隔音房增加大功率排风机，并配备消声器，避免隔音房内温度过高。

　　3 操作面移门(正面)底部采用H型滑轮，导轨采用方形导轨(不喷漆)，在地面开两道L4240mm*W80mm的轨道槽，槽内镶嵌槽钢，避免轨道槽侧面崩坏，上面覆盖L2500mm*W290mm(较门洞缩短40mm)的2.0mm花纹板，质量约为12KG。防止更换模具时，叉车进出压坏导轨及导轨槽的边沿。

　　4 导轨槽两端开设斜坡，便于及时，快速清理轨道槽内碎屑，避免堵塞。

　　根据实际，地面双轨道则需要开2道L4240mm*W80mm的轨道槽，花纹板尺寸为L2500mm*W290mm*T2mm(较门洞缩短40mm)，质量约为12KG。(需要客户方维修，使用部门确认)。

　　5 移门与定位部件做防撞击处理，防止移门碰撞变形。

　　6 隔音房表面焊点打磨，表面整体光滑平整。

　　7 移门安装底部导轨，防止移门脱轨而造成安全隐患。

　　8 移门底部导轨使用不锈钢制作，不喷漆(避免喷漆导轨在漆掉落后，门开启有阻塞
