冲床噪声治理项目案例-达昌电子科技(苏州)

　　一、项目概述

　　达昌电子科技(苏州)有限公司位于苏州新区枫桥工业园华山路158-86号。公司冲床车间安装有45台、4种型号的冲床。

　　冲床在运行过程中，产生的噪声很高，一般均在95dB(A)以上，使车间的噪声的主要噪声源。其噪声远远超过了我国《工业企业设计卫生标准》(GBZ1-2002)的要求，严重地影响工人的身心健康，降低工作效率。

　　因此，受达昌电子科技(苏州)有限公司委托，我公司在现场调查的基础上，结合本公司多年治理同类噪声的经验，提出以下噪声治理方案，希望通过治理达到降低噪声、达到该项目区域噪声标准的目标。

　　二、执行标准和治理目标

　　2.1、执行标准

　　参照标准：生产车间环境噪声达到《工业企业设计卫生标准》(GBZ1-2002)中的工业企业厂区内各类地点噪声标准表中的生产车间及作业场所(每天连续噪声8 小时)噪声限制值85dB(A)。

　　2.2、本项目治理的目标：

　　排除背景噪声因素，受保护区域噪声达到《工业企业设计卫生标准》(GBZ1-2002)中的工业企业厂区内各类地点噪声标准表中的生产车间及作业场所(每天连续噪声8 小时)噪声限制值85dB(A)的标准。

　　三、冲床噪声特性分析

　　冲床是以压力来进行材料加工的机械设备，它依靠飞轮、偏心轮、连杆机构带动冲头上下往复运动。其噪声呈现出冲击噪声的特性。其噪声包括以下几个方面：

　　(1)、由于冲床的冲头在高速状态下锤击工件突然减速，引起强烈的空气动力性噪声，此通常称为减速效应;

　　(2)、由于模具迅速接近，而从模具表面之间挤压喷射出来的空气产生的噪声，此称为空气喷射效应;

　　(3)、当冲头开始冲击毛坯的瞬间，毛坯突然地膨胀引起脉冲噪声，此称为毛坯的膨胀效应;

　　(4)、在冲击载荷作用下，冲床机构的零部件被激励产生振动而发出噪声，此称为机床的激励效应。

　　上述四项噪声，在冲床工作时几乎是同时发出的，它们的强度在实验中很难辨别出，而且在某种程度上又都受机床、机床质量和安装情况的影响。

　　除了上述噪声外，冲床噪声还包括冲床辅助性设备噪声，如电动机、齿轮、掣动离合器及传动轴等各部分产生的噪声。

　　从现场噪声特征来看，空气的减速效应、喷射效应及膨胀效应产生的噪声在冲床噪声中占主导地位。模具与板材之间的撞击、摩擦产生噪声又是主要成份。而这部分噪声呈现出瞬时特征。其刺耳的声音对人体造成很大的危害。

　　四、设计原理与思路

　　4.1、设计原理

　　4.1.1、吸声处理:对于高噪声设备房、车间，如锅炉房、空压机房、风机房等，采取吸声处理提高设备房、车间的吸声系数及吸声量，从而减少反射声，一般能降低噪声3—8dB。

　　4.1.2、隔声处理:对于高噪声场所，进行隔声处理是较为行之有效的方法，隔声处理能直接降低直达声对敏感点的辐射，通常情况是吸隔声处理结合，则效果更明显示。一般隔声处理降噪量能达20—30dB及以上。

　　4.1.3、消声处理:消声处理是能有效降低空气动力噪声而又不影响气流通过的方法，一般是加装消声器、消声百叶，一般消声量能达15—20 dB。

　　4.2、设计思路

　　噪声治理主要有三种方法，从源头上降低噪声、切断噪声传播途径、对敏感处采取保护措施。针对本项治理项目，结合本公司治理同类噪声源的经验，建议在治理中采取安装吸隔声罩，并在吸隔声罩顶部加装排风消声器的综合方法进行治理，并在不影响冲床操作人员工作效率的情况下，灵活设计隔声罩结构。

　　五、治理方案措施

　　根据对噪声源的分析，经过现场勘察，经济技术比较，拟采取下面噪声控制措施进行治理。

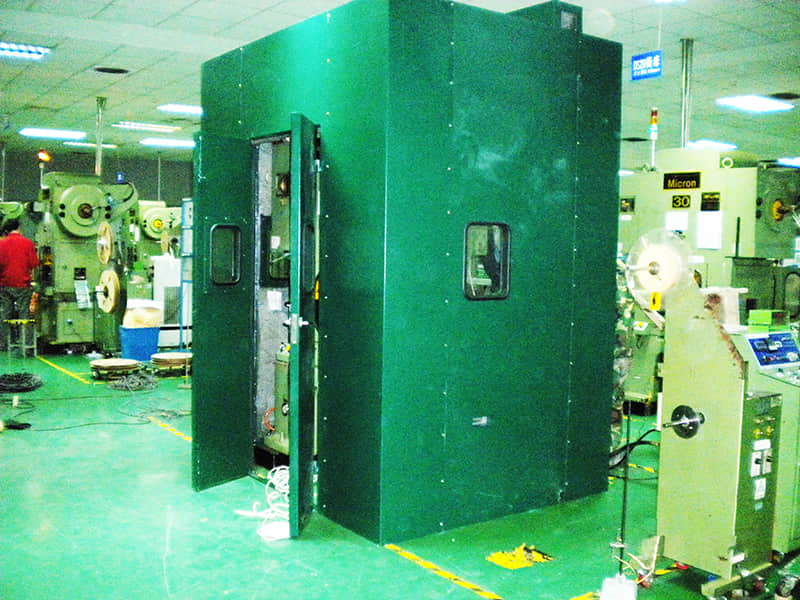

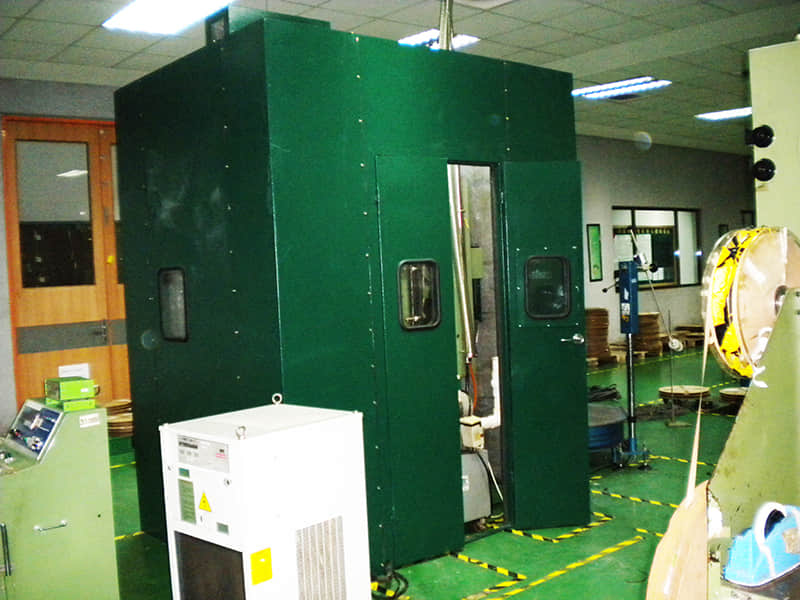

　　整体式全吸隔声罩

　　5.1、该公司内的冲床为分散型布置，经综合考虑，本方案拟采用在每台冲床上安装全吸隔声罩，将每台冲床罩在独立的隔声罩中。隔声罩轮廓根据机床外形的变化来设计。隔声罩罩面板为50毫米厚多层钢板复合结构，其外侧面板为2毫米精制冷轧板+阻尼，内层为0.8-1.2毫米镀锌穿孔板覆面，其内的空腔中填充一定容重的玻璃吸声棉，吸隔声罩板的设计隔声量均大于30dB(A);

　　5.2、为了操作工随时观察冲床运行情况，在冲床与操作台之间的吸隔罩板设置观察窗;

　　5.3、为了更换模具和更换物料方便，冲床正面做进出门，并在门上开设观察窗口，便于观察设备运行情况;

　　5.4、加装隔声罩后，各冲床设备就形成了封闭的空间，而冲床在工作过程中又产生大量的热量，如这部分热量不及时排出，势必影响冲床的工作。为了保持罩内温度不致上升，在吸隔声顶部安装排风扇，并在排风扇上加装排风消声器，在保持出风的同时，防止冲床噪声通过排风口向外泄露;

　　5.5、由于冲床在工作时产生剧烈的振动激励，因此需对冲床隔声罩底部进行隔振处理，隔绝来自冲床的振动激励，避免自身在激励下成为发声体。

　　治理方案简图如附图。

　　六、降噪效果

　　经上述治理措施实施后，在排除背景噪声的前提下，预计冲床加装了吸隔声罩后，受保护区域噪声达到《工业企业设计卫生标准》(GBZ1-2002)中的工业企业厂区内各类地点噪声标准表中的生产车间及作业场所(每天连续噪声8小时)噪声限制值85dB(A)的标准，瞬态噪声可超过此限值10 dB(A)。
