消声器压力损失(既阻力损失)设计中，消声器空气动力性能的主要指标参数之一。

消声通道的阻力损失是由摩擦阻力损失和局部阻力损失两部分组成,摩擦阻力系数和局部阻力系数之和为总阻力系数。

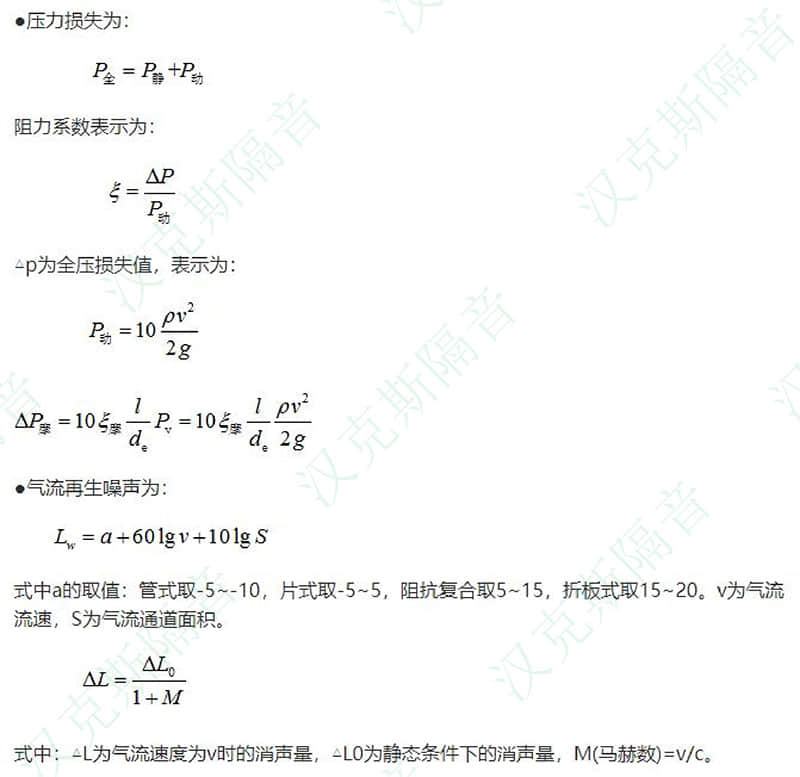

管道排气消声器压力损失计算公式：

阻力损失计算公式：

实际举例计算

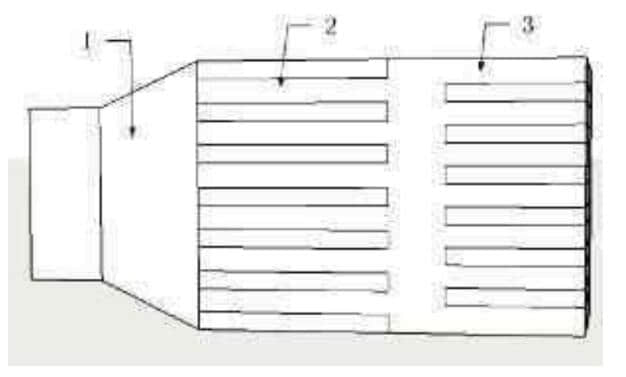

以某阻抗复合式消声器为例，如图所示。计算阻力损失。通道总风量为4157 m3/min,全压3102 Pa。第一段消声装置的排风通道截面积为12.5(m2),因此，通过排风消声装置的平均风速为u=5.5 m/s。等效直径 de=3.5 m。进风界面截面积为4.2 (m2)。平均风速为u=16.5 m/s。气流自进风通道进入扩张腔，扩张比为12.5/4.2=3，查马大猷等主编:《噪声与振动控制工程手册》，得消声百叶通道的入m=0.05(穿孔板护面结构)，局部阻力系数入j=0.55，代入公式(1)计算:

摩擦 Hm=0.35(Pa)，局部△Hj=96.6(Pa)由计算可知，摩擦阻力较小。

因此，总阻力损失为△H1=96.95Pa。

第二段消声器为片式结构。通道面积为7.8 m2。de=0.43，平均风速为u=8.9 m/s。进入第二段消声器截面积为缩小，缩小比=0.6，查局部阻力系数入j=0.25，气流流出第二段消声器的扩张比为1.6，查局部阻力系数入j=0.22，代入公式(1)计算:

摩擦△Hm=8.9 (Pa)，局部△Hj=24(Pa)，总阻力损失为△H2=32.9 Pa

第三段消声器为片式结构。通道面积为10 m2。de=0.44，平均风速为u=6.9 m/s。

气流进入第三段消声器截面积为缩小，缩小比=0.8，查局部阻力系数入j=0.15,气流流出第三段消声器的扩张比为1.2,查局部阻力系数入j=0.06,代入公式(1)计算:

摩擦△Hm=5.2(Pa)，局部△Hj=6.4(Pa)，总阻力损失为△H3=11.6 Pa

总阻力损失为△H =△H1+△H2+△H3=141.1Pa

因此，压力损失为4.55%。
