风冷冷水(热泵)机组降噪案例-台州丽庭凤凰山庄

　　一、项目概况

　　本项目位于浙江省台州市椒江区，为凤凰山庄改造工程(风冷冷水(热泵)机组降噪)。本工程需对8台风冷冷水(热泵)机组及宴会厅水泵进行降噪治理，8台风冷冷水(热泵)机组分别安装于山庄内3处位置，国宾馆1处(3台)，茶楼对面1处(3台)，宴会厅1处(2台)，宴会厅水泵1处，使昼间及夜间噪声值达到验收要求。

　　我司经过现场踏勘，充分了解业主方需求，设备噪声源与敏感点关系，设备运行条件需求，我们汉克斯隔音针对本项目降噪需求目标，进行科学、合理、经济的方案设计。

　　二、工程概况

　　台州丽庭凤凰山庄酒店内风冷冷水(热泵)机组降噪工程主要噪声源有以下几处：

　　国宾馆1处有3台风冷冷水(热泵)机组及水泵，其正常工作运行时同时影响北侧围墙外居民区及山庄内部西南侧国宾馆;茶楼对面1处有3台风冷冷水(热泵)机组及水泵(排风口噪声86.5dB(A)，水泵电机噪声83.7dB(A)，茶楼路口66dB(A))，其工作运行时影响茶楼;宴会厅南侧1处有2台风冷冷水(热泵)机组及水泵，其工作运行时影响东侧围墙外居民楼。

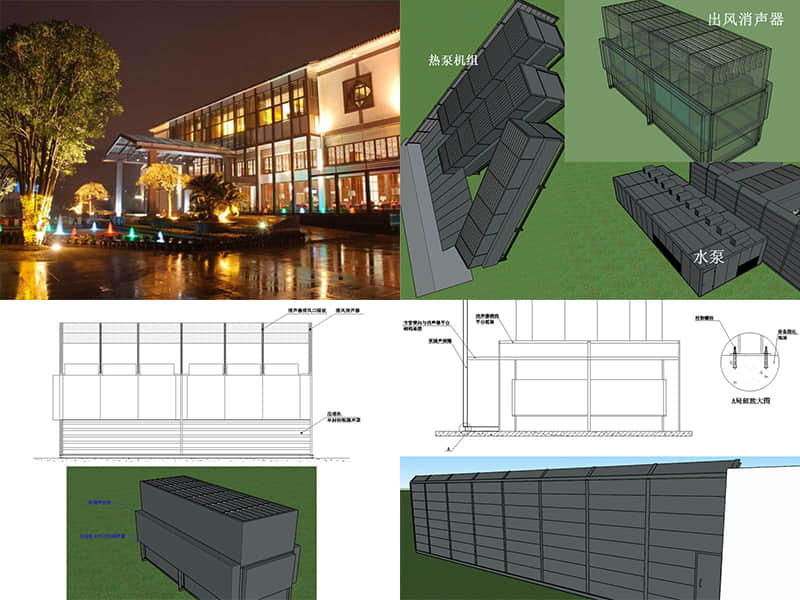

　　2.方案设计思路

　　根据现场噪声源现状及噪声控制目标综合考虑，选用性价比方案：

　　1、风冷冷水(热泵)机组出风口安装排风消声器;

　　2、底部压缩机四周安装半封闭吸隔声罩;

　　3、进风口位置安装吸隔声挂板;

　　4、风冷冷水(热泵)机组周围面对声源一侧安装吸隔声屏障;

　　5、水泵区域安装隔声棚(罩)，隔声棚(罩)设计安装检修门，为保证内部的通风散热问题，隔声棚墙上安装消声百叶。

　　三、降噪目标

　　安装降噪措施后，排除非本项目噪声和背景噪声干扰的条件下，设备运行时，受机组噪声影响的酒店声环境边界(在甲方指定地点检测)噪声达到《社会生活环境噪声排放标准》(GB22337-2008)一类区标准，即社会生活噪声排放源边界噪声排放限值达到昼间≤55dB(A)，夜间≤45dB(A);结构传播固定设备室内排放限值达到昼间≤40dB(A)，夜间≤30dB(A)。

　　四、风冷冷水(热泵)机组降噪措施

　　4.1.1风冷热泵机组噪声治理

　　1、根据业主所提供的资料及我司技术人员实际踏勘测得数据，结合以往同类案例项目的经验，在每台风冷冷水(热泵)机组出风口安装整体排风消声器，消声器的消声量≥20dB(A)。

　　2、排风消声器采用钢制复合吸隔声板，消声插片采用折板式消声插片，片间距为150mm，片厚100mm，消声插片高度600mm，消声器底部预留900mm为缓流区，出风口之间采用隔板进行分隔成独立区域，隔板高度900mm。消声插片两侧板采用高性能铝穿孔板护面，其穿孔率不小于20%;在内、外侧板间所形成的空腔中填充厚100mm离心玻璃棉(容重≥48kg/m³)、玻璃丝布包裹。

　　3、根据现场实际情况，风冷冷水(热泵)机组底部的压缩机区域周围无阻挡，我司技术人员发现压缩机工作运行时所产生的噪声同样影响周边环境。因此，我司技术人员结合以往同类案例项目经验，对此区域采用吸隔声板对风冷冷水(热泵)机组底部的压缩机周围进行安装半封闭吸隔声罩，有效的控制其产生的噪声往外扩散。同时从风冷冷水(热泵)机组顶部做吸隔声挂板，防止压缩机产生的噪声从顶部溢出扩散到周围环境。

　　4.1.2外围安装吸隔声屏障

　　4、为进一步控制风冷冷水(热泵)机组整体噪声，在其周围面对声源一侧安装吸隔声屏障进行围挡。吸隔声屏障设计总高度为4.5米，顶部向内翻0.5米，吸隔声屏障采用型钢为主框架。

　　5、吸隔声屏障立柱采用HW125型钢，底部找平基础采用HW150型钢，立柱底部与型钢基础进行焊接，立柱间距2.5米，型钢基础底部预埋螺栓与设备固化地面进行连接，底部与设备基础进行横向连接，同时为增加其抗风性能，吸隔声屏障中部与排风消声器平台进行横向连接。

　　6、吸隔声屏障屏体采用复合吸隔声板块，屏体厚度100mm，固定高度为500mm，长度为2500mm。吸隔声板块背板采用1.2mm镀锌板，内部填充48kg/m³离心玻璃棉，离心玻璃棉外采用玻璃丝布进行包裹，正面采用1.0mm铝穿孔板，内龙骨采用1.2mm以上镀锌板折成。

　　4.2水泵噪声治理方案

　　1、现场除了风冷冷水(热泵)机组外，还有配套的水泵电机也同样需要做降噪措施。在设备正常运行时水泵电机所产生的电磁噪声等依然影响周围环境，因此，针对该区域采用安装隔声棚(罩)，隔声棚(罩)采用可拆卸复合吸隔声板，隔声罩的隔声量≥25dB(A)。

　　2、为便于工作人员日常巡检维修，隔声棚(罩)设计安装检修门。隔声罩顶部开口安装出风消声器，侧墙安装通风百叶，保证其内部通风散热。

　　3、隔声棚(罩)采用可拆卸吸隔声模块板，背板采用1.5mm镀锌板，内部填充100mm厚的48kg/m³离心玻璃棉，离心玻璃棉采用玻璃丝布包裹，饰面板采用1.0mm厚的铝穿孔板。隔声棚(罩)所采用材料均为防火、不燃材料，满足耐火、耐温、耐候性好、并且抗老化的材料，适用于室内/室外使用，寿命可达10年以上。
