屋顶VRV空调主机降噪设计案例-杭州西湖汉庭酒店

　　一、项目概述

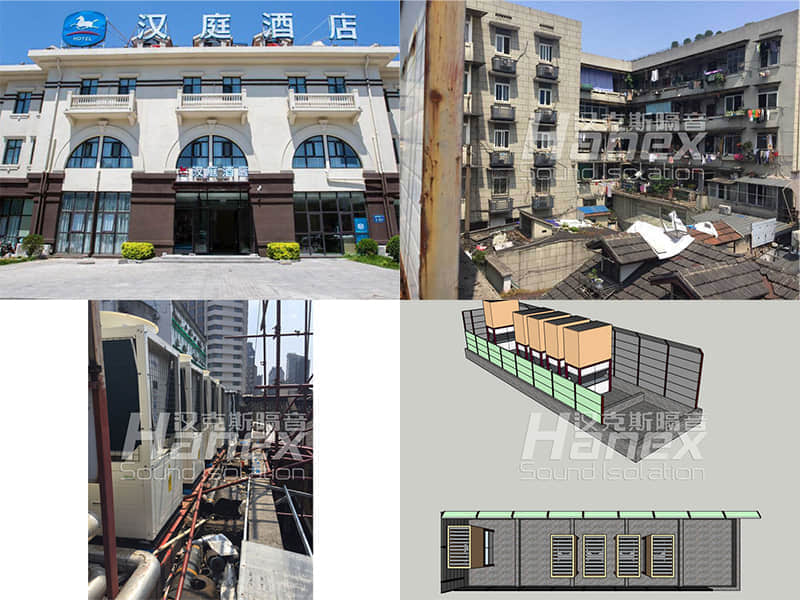

　　汉庭酒店(杭州西湖仁和路店)北侧客房楼屋面安装五组VRV空调主机，空调机主同时运行时噪声值可达到75~80分贝。在设备的北面是居民住宅楼，设备运行对该区域居民声环境产生一定的影响，同时对相邻的客房楼产生噪声污染。

　　根据《社会生活环境噪声排放标准》(GB22337-2008)的噪声排放要求，汉庭酒店位于声功能区二类区域，需要将设备排放噪声值控制在白天60分贝，晚上50分贝以下(敏感点窗外1米处)。

　　二、治理目标的定位

　　根据《社会生活环境噪声排放标准》(GB22337-2008)的要求，汉庭酒店位于声功能区二类区域，需要将设备排放噪声值控制在白天60分贝，晚上50分贝以下(敏感点窗外1米处)。

　　三、空调设备噪声的分析

　　1、一般情况下空调室外机机组在初安装时没有考虑减震阻尼处理，当机组设备作业时在产生空气传声的同时，会通过与之相连的所有钢性构件形成结构传声，此时各个硬性构件成为结构传声的固体声桥，但本项目中该部分噪声为次要噪声，不需要做针对性治理措施;

　　2、各管道及配件与设备主体结构框架均为硬性连接无减震阻尼处理会与之产生结构共振(次要噪声);

　　3、如果存在并列安装情况，各同型号机组设备没有相应的隔音罩或者隔音措施安装处理，相对狭长空间机组同时运转形成同频共振的同时形成空气传声与结构传声共存的混响噪音，致使在该空间听到声强进一步增强的混响噪音;

　　4、室外机对于噪音源发出的入射声波大部分反射，造成反射声波与入射声波的再次叠加致使声能量增加的混响噪音的形成;

　　5、风机系统本体噪音主要包括风扇旋转噪音、线圈形成的电磁噪音、气流运动形成的气旋涡流噪音等(主要噪声);

　　6、制冷剂在冷凝器与冷凝管工作状态下冷凝剂循环过程中脉动激发硬件结构形成的噪音(次要噪声);

　　7、声波在室外机金属外机壳腔内壁入射过程中大部分被反射回来的声波，往复反射过程当中与噪音源发出原声波叠加后形成的混响噪声。

　　8、各管道管线承重固定支撑点(角钢支架)均与平台主体结构硬性连接，是不可避免的结构传声的有效的负面声桥(次要噪声)。

　　四、降噪措施方案

　　措施一：安装出风口消声器

　　设备出风口安装出风消声器，消声器风口向上。安装出风口消声器不仅不会增加设备能耗，还能有效降低出风口的噪声，防止风口噪声直接排到外围或辐射到其他楼层，从而影响环境噪声。

　　措施二：安装吸隔声屏障

　　安装出风消声器后，设备出风口噪声大幅度的降低，为进一步提高降噪效果，同时保障设备正常运行，在设备的北面与西面安装高3.5米的吸隔声屏障。设备的南面安装高1.5米的声屏障。屏障采用H型钢立柱，安装在女儿墙上。

　　声屏障采用玻璃钢面板，内板带孔。玻璃钢材质能满足耐候性，增长使用寿命。
