实用的户外变压器减震降噪隔音房解决办法

小区户外变压器噪声过大，影响附近居民正常生活, 对设备噪声源，传播途径进行仔细分析。根据治理同类设备噪声的经验，充分考虑到变压器的正常运行与维护保养问题，并确保通过治理实现降噪目标，解决噪声污染问题。

设计目标

在排除其它噪声源干扰下，本项目治理后的设备噪声排放限值达到《社会生活环境噪声排放标准》(GB22337-2008)1 类区域标准昼间≤55dB(A)，夜间≤45dB(A)。

与居住建筑内负二层、负一层、一层配置的变压器噪声排放限值不同，建筑内变压器对居民的影响，需满足《社会生活环境噪声排放标准》(GB22337-2008)客厅≤35dB(A)，书房卧室≤30dB(A)限值标准，同时结构固体传播振动，还需要达到表3中相应规定。

声源分析

变压器噪声共有三个声源，一是铁心，二是绕组，三是冷却器，即空载、负载和冷却系统引起的噪声之和。铁心产生噪声的原因是构成铁心的硅钢片在交变磁场的作用下，会发生微小的变化即磁致伸缩，磁致伸缩使铁心随励磁频率的变化做周期性振动。绕组产生振动的原因是电流在绕组中产生电磁力，漏磁场也能使结构件产生振动。

对变压器噪声治理主要有三种方法，从源头上降低噪声、切断噪声传播途径、对敏感处采取保护措施。根据治理目标的要求以及现场噪声检测数据分析，针对项目，并结合治理同类设备声源的经验，建议在治理中采取：阻断噪声传播途径来实现降噪目标。

户外变压器降噪隔音房方案

实用的户外变压器减震降噪隔音房解决办法，可采用建议的方案有：

在变压器外部安装声波阻断房，举例尺寸，如：声波阻断房尺寸为10mX3mX2.5mX(长×宽×高)。声波阻断房整体框架采用钢结构骨架，壁板和顶板采用吸隔声复合板。

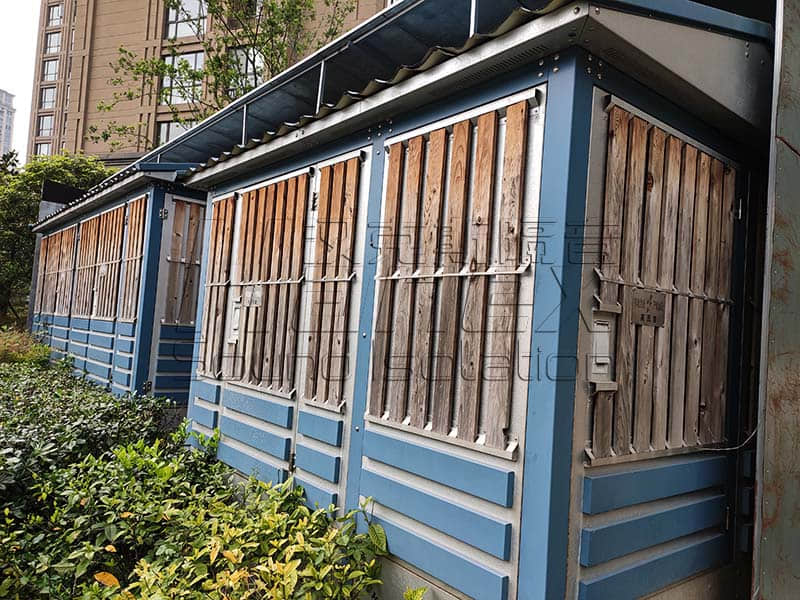

图 户外变压器减震降噪隔音房解决办法

吸隔声复合板的具体结构：穿孔镀锌钢板+玻璃丝布+吸声棉+高效阻尼层+镀锌钢板。

吸隔声板本体隔声量Rw≥30dB。

声波阻断房安装1樘隔声门方便工作人员进出检修；

安装进、排风消声器，消声器设计消声量≥15dB(A)，确保隔声房内通风散热良好，不影响设备的正常运行。

方案一的特点是隔声房空间较大，散热性能好，方便工作人员进出检修设备，原变压器箱体的门可在隔声房内部打开。
