洗衣机离合器检测静音房设计案例-宁波奇精机械

　　一、 项目概述

　　宁波奇精机械股份有限公司是一家以机械产品研发和精密加工为主的制造型企业，产品涉及家用电器，汽车部件,工业工程部件。为美的、三洋、松下、丰田、福特、BOSCH、Makita、HILTI等知名企业提供优质的产品和服务。是各类冷挤冷锻金属件及精加工件的专业厂家, 主要产品有: 洗衣机离合器及轴套组件、汽车组件、电动工具组件以及文具类外贸产品。其中洗衣机离合器及轴套组件专为国内洗衣机厂家配套生产。现洗衣机离合器需做一个测试静音房。

　　二、 执行目标

　　外部噪声值≤70dB(A)时，安装了汉克斯JY-200L-2S型静音房后，流水线通道口部位除外，其内部距静音房墙壁1米处噪声值控制在35dB(A)±2 dB(A)(排除其他背景噪声贡献.)。

　　三、 技术说明

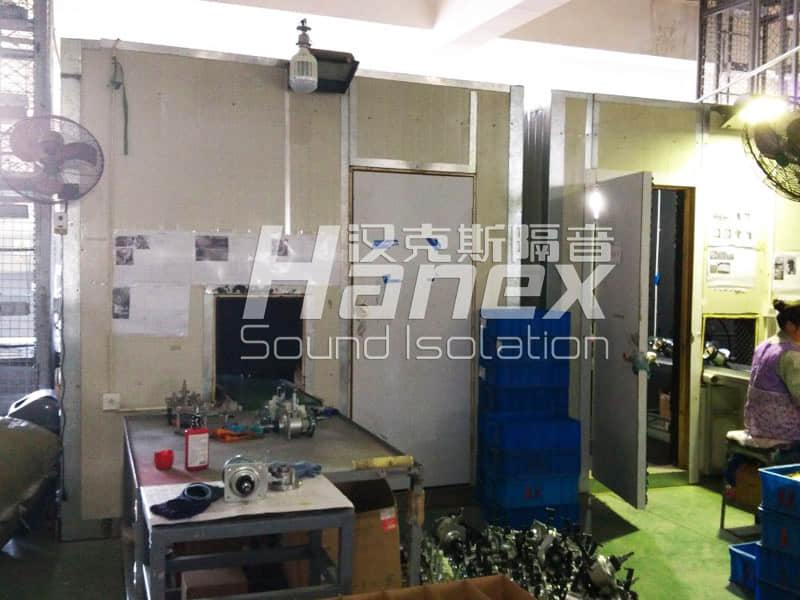

　　1) 汉克斯JY-200L-S2型静音房(定制型)

　　Ø 1#、2#流水线检测静音房合并，为防止相互干扰中间设置隔墙。

　　Ø 静音房板采用拼装式结构，工厂预制现场拼装，吸声墙体采用钣金框架方式，板块与板块之间采用螺丝紧固方式，拆卸与安装方便。

　　Ø 顶面及侧面屏体板采用压制复合吸隔声板，外表面喷塑处理。

　　Ø 统一静音房流水线进、出料口的高度。

　　Ø 通风散热与进风设置：进风、换气由流水线通道口进，内部设置空调平衡室内温度。

　　Ø 内饰所有镀锌板材料的镀锌含量>175g/㎡，镀锌穿孔板穿孔率>23%，孔径φ3mm。

　　Ø 静音房安装时作好密封和减振措施，防止出现声桥现象。底部采用2mm橡胶减震垫密封。

　　Ø 内部采用钢化地板，单位面积承重：350kg/m²;

　　Ø 隔音材料全部表面采用喷塑处理，其颜色按客户要求(待定)。

　　2)隔声门

　　Ø 单门隔声量在45dB(A)以上。

　　Ø 门单位面积40kg/㎡，框、扇材质:2mm厚冷板制板，门板厚度不小于60mm，内填充48K离心玻璃棉。

　　Ø 双层专业雷文密封条。

　　Ø 易开关：恶劣条件下，轻松开启。

　　Ø 面板、背板厚度2mm镀锌板，门框厚度2mm以上镀锌板。

　　Ø 隔声门喷塑处理，油漆颜色与整体效果相协调。

　　3) 消声器技术规格(通道消声器)

　　Ø 阻性通道式消声器;

　　Ø 不影响流水线运行情况下，每台通道消声器设置3道消声软帘;

　　Ø 消声器的消声量≥25dB(A);

　　Ø 通道内吸声层的吸声系数≥0.8;

　　Ø 钢构件除锈后刷防锈底漆2道，喷金属面漆2道，颜色中灰

　　Ø 消声器各板声学材料燃烧性能应达到GB 8624 B级以上要求。

　　四、 拉铆机振动噪声治理(建议)

　　为保证生产流水线检测静音房的效果，应对车间二楼拉铆机振动噪声做处理。

　　处理方法：

　　Ø 拉铆机基脚部位按重配置安装弹簧减振器;

　　Ø 拉铆机设置岗位隔音房;

　　Ø 完善产品流水线检测环境;

　　Ø 解决整个环境噪声大点，改善员工工作的声环境;

　　Ø 客户参观生产线时，给其以优、静声环境。
